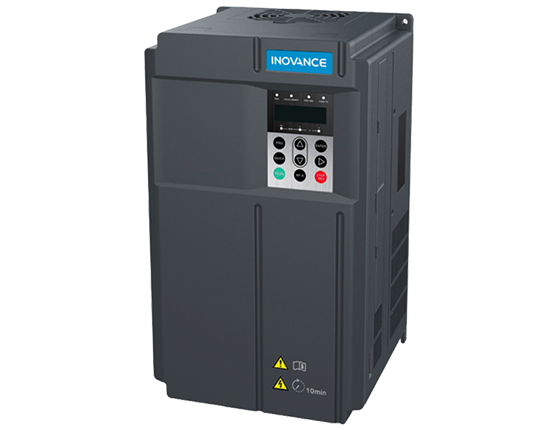

MD500L系列电梯专用变频器，适用于异步电机控制，适用于电梯的开环控制场景。 采用高性能、高品质、高功率密度设计，在易用性、可维护性、环保性、 安装空间和设计标准等方面有显著提升，可进一步优化用户的使用体验。
MD500L系列电梯专用变频器，适用于异步电机控制，适用于电梯的开环控制场景。
采用高性能、高品质、高功率密度设计，在易用性、可维护性、环保性、安装空间和设计标准等方面有显著提升，可进一步优化用户的使用体验。
1、更高的安全及认证，CE、UL、CUL、ROHS，满足高端用户的设备出口认证要求
2、满足包括欧洲，北美，印度等在内的 380 ~ 480 V三相电网需求
3、满足欧盟 C3，C2 等要求，对于 EMC 要求高的场合可以提供综合解决方案
4、精细化设计，体积减少 30%
5、30 kW以上系列标配内置 H级绝缘等级直流电抗器
6、低速大转矩，提高设备低速控制性能
7、完善的直流制动回路方案zz长寿命设计
8、独立风道设计，抵抗各种严酷污染环境
| Item | Specification | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MD500L-TXXGBO | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | ||
| Applicable motor | (kW) | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | |
| (HP) | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | ||
| Rated output current (A) | 9.0 | 13.0 | 17.0 | 25.0 | 32.0 | 37 | 45 | 60 | ||
| Output voltage | 0 to input voltage | |||||||||
| Maximum output frequency | 100 Hz (editable through a parameter) | |||||||||
| Carrier frequency |
0.8 to 8.0 kHz (automatically adjusted according to the load characteristics) |
|||||||||
| Overload capacity | 150% for 60s & 180% for 3s | |||||||||
| Input | Rated input current (A) | 11.4 | 16.7 | 21.9 | 32.2 | 41.3 | 49.5 | 59 | 57 | |
| Rated voltage/frequency | AC: Three-phase 380 to 480 V, 50/60 Hz | |||||||||
| Allowed voltage fluctuation | 15% to 10%; actual allowed range: 323 to 528 V AC | |||||||||
| Allowed frequency fluctuation | ±5% | |||||||||
| Power capacity (kVA) | 12 | 17.5 | 22.8 | 33.4 | 42.8 | 45 | 54 | 52 | ||
| Thermal design | Thermal power consumption (kW) | 0.138 | 0.201 | 0.24 | 0.355 | 0.454 | 0.478 | 0.551 | 0.694 | |
| Air flow (CFM) | 20 | 24 | 30 | 40 | 42 | 51.9 | 57.4 | 118.5 | ||
| Braking resistor | Recommended power (W) | 750 | 1200 | 1500 | 2500 | 3000 | 4000 | 4500 | 6000 | |
| Recommended resistance (Ω) | >150 | >100 | >75 | >50 | >38 | >32 | >27 | >20 | ||
