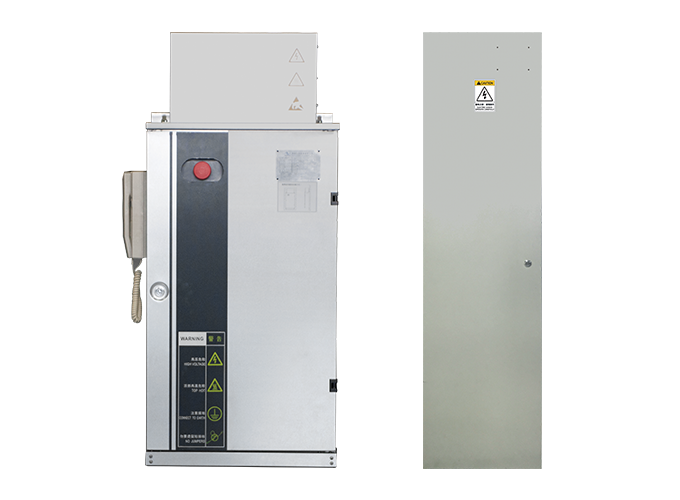

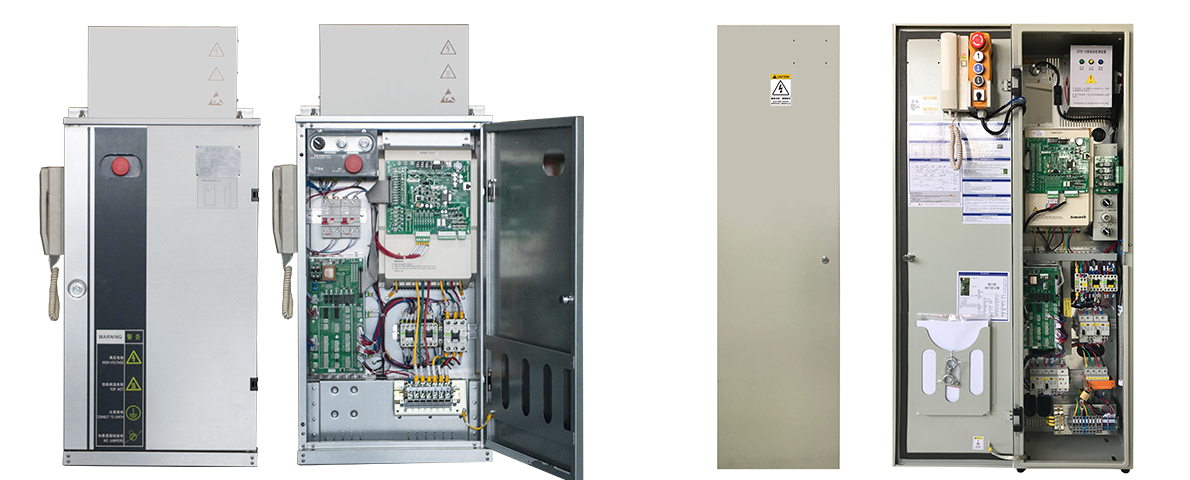

NICE3000-B系列电梯一体化控制柜是汇川技术自主设计、生产的电梯控制柜系统, 我们为客户提供了一系列电梯解决方案和符合新国标的综合解决方案, 产品种类齐全,尽可能的满足客户的各种需求。 该系列控制柜采用全新的结构设计,整体美观,布局合理,所用材料更加清洁和环保; 采用了新一代NICE3000new一体化控制器,仅需修改一个参数, 即可分别实现驱动交流异步电机和永磁同步电机,安全、可靠并且节能, 同时减少了随行电缆的数量,用户接口固定,方便用户使用及维修。
NICE3000-B系列电梯一体化控制柜是汇川技术自主设计、生产的电梯控制柜系统,我们为客户提供了一系列电梯解决方案和符合新国标的综合解决方案, 产品种类齐全,尽可能的满足客户的各种需求。该系列控制柜采用全新的结构设计,整体美观,布局合理,所用材料更加清洁和环保;采用了新一代 NICE3000new一体化控制器,仅需修改一个参数,即可分别实现驱动交流异步电机和永磁同步电机,安全、可靠并且节能,同时减少了随行电缆的数量, 用户接口固定,方便用户使用及维修。
简约
随行电缆芯数减少 30%
轿顶与轿厢间线缆减少60%
类型 | 尺寸(mm) | 安装方式 |
---|---|---|
5.5-15kw | 970*430*220 | 壁挂/落地 |
18.5-22kw | 1220*470*250 | 落地 |
30-37kw | 1320*510*275 | 落地 |

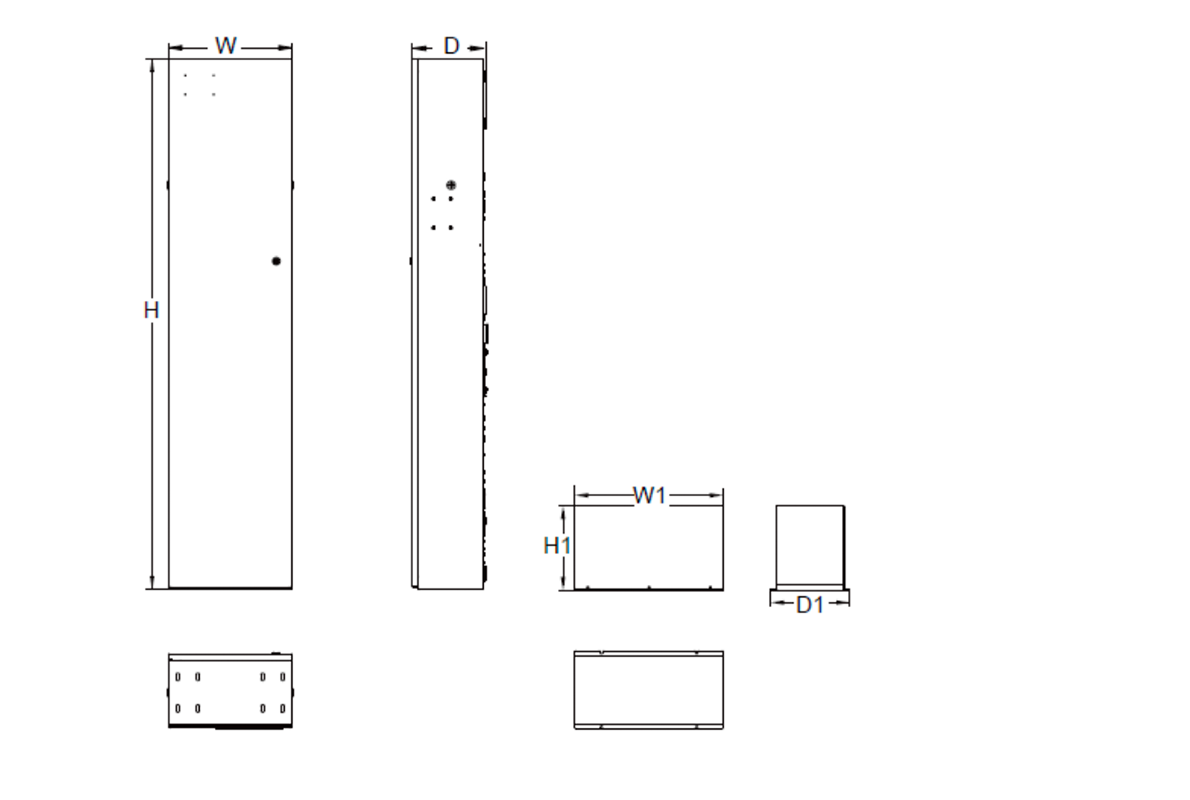

类型 | 尺寸(mm) (不含电阻箱) |
---|---|
5.5-22kw | 350*240*1350mm |
30-37kw | 400*250*1500mm |
基本规格 | 最高频率 | 99Hz | |
载波频率 | 2kHz~16kHz;根据负载特性,可以自动调整载波频率 | ||
电机控制方式 | 闭环矢量控制 | ||
启动转矩 | 0.5Hz/180%(开环矢量控制); 0Hz/200%(闭环矢量控制) | ||
调速范围 | 1:100(开环矢量控制) | 1:1000(闭环矢量控制) | |
1:50(V/F控制) | |||
稳速精度 | ±0.5%(开环矢量控制) | ±0.05%(闭环矢量控制) | |
转矩控制精度 | ±5%(闭环矢量控制) | ||
过载能力 | 150%额定电流60s;200%额定电流1s | ||
电机调谐 | 带载调谐;空载调谐 | ||
距离控制 | 可以灵活调整平层位置的直接停靠方式 | ||
加减速曲线 | N条曲线自动生成 | ||
电梯强迫减速 | 新颖可靠的强迫减速功能,自动识别减速架位置 | ||
井道自学习 | 采用32位数据,精确记录井道位置 | ||
平层调整 | 灵活易行的平层调整功能 | ||
启动转矩补偿 | 可以配合称重传感器匹配合适的启动预转矩,也可以启用无称重预转矩自适应功能 | ||
实时时钟 | 精确的实时时钟可以完成丰富的分时服务、高峰服务、自动密码等功能 | ||
测试功能 | 便捷的方式实现多种电梯调试功能 | ||
故障保护 | 多类别完善的电梯故障分级处理功能 | ||
智能管理 | 实现电梯的远程监控、用户管理、群控调度的功能 | ||
上电安全自检 | 可实现上电对外围设备进行安全检测如接地、短路等 | ||
状态监控 | 根据各个反馈信号判断电梯的工作状态,确保电梯工作正常 | ||
输入输出 | 动力线缆接线端子 | 控制柜三相输入端R、S、T、(N); | |
电机动力线输入端U、V、W | |||
控制端子排 | 市电输入端子、电机抱闸线圈接线端子、消防联动和消防输出端子、(井道照明端子、限速器端子) | ||
PG卡接口 | 编码器线缆接到PG卡上 | ||
操作与调试 | 控制柜操作面板 | 设有急停开关,紧急电动开关、紧急电动上下行按钮 | |
小键盘 | 3位LED显示,可实现部分调试控制器 | ||
操作面板 | 5位LED显示,可查看、修改大部分参数以及监控系统状态 | ||
手机APP | 查看、修改所有参数,并能实现参数的上传与下载以及监控系统各种状态参数,包括运行曲线等 | ||
环境 | 海拔高度 | 低于1000m(高于1000m每100m降额1%) | |
环境温度 | -10℃~+45℃(环境温度在40℃以上,请降额使用) | ||
湿度 | 小于95%RH,无水珠凝结 | ||
振动 | 小于5.9m/s2(0.6g) | ||
存储温度 | -20℃~+55℃ | ||
污染等级 | PD2 | ||
IP等级 | IP20 | ||
适用电网 | TN/TT |
