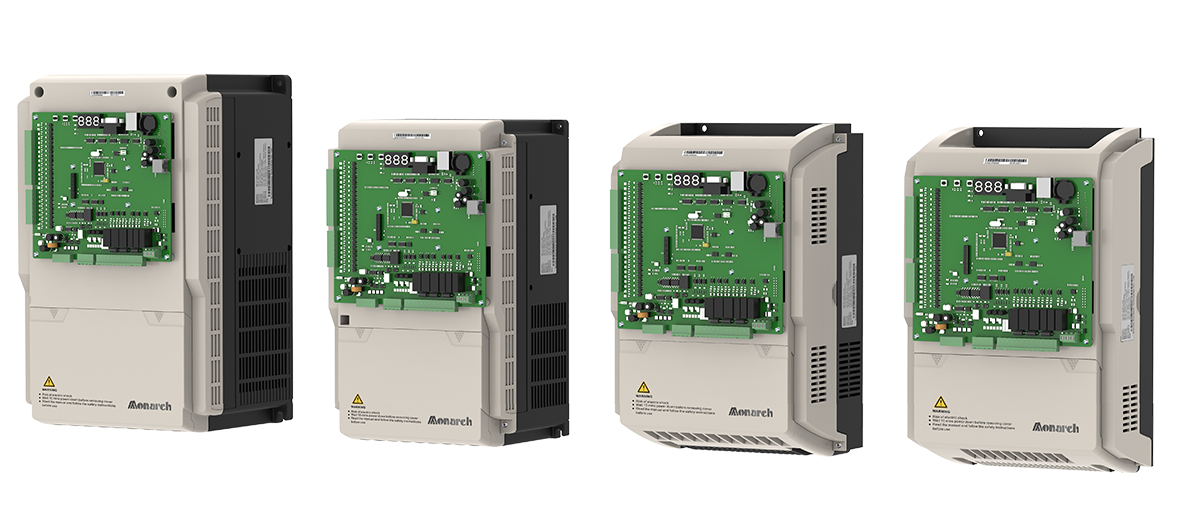

NICE3000new

NICE3000-BW 系列电梯一体化控制柜

NICE3000-B系列电梯一体化控制柜是汇川技术自主设计、生产的电梯控制柜系统, 我们为客户提供了一系列电梯解决方案和符合新国标的综合解决方案,产品种类齐全, 尽可能的满足客户的各种需求。该系列控制柜采用全新的结构设计,整体美观,布局合 理,所用材料更加清洁和环保;采用了新一代NICE3000new一体化控制器,仅需修改 一个参数,即可分别实现驱动交流异步电机和永磁同步电机,安全、可靠并且节能, 同时减少了随行电缆的数量,用户接口固定,方便用户使用及维修。

产品彩页
产品概览

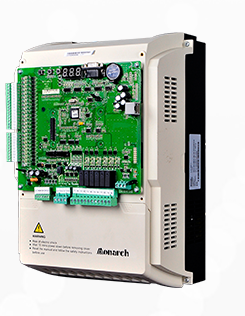

NICE3000-BW

产品介绍

NICE3000-B系列电梯一体化控制柜是汇川技术自主设计、生产的电梯控制柜系统,我们为客户提供了一系列电梯解决方案和符合新国标的综合解决方 案,产品种类齐全,尽可能的满足客户的各种需求。该系列控制柜采用全新的结构设计,整体美观,布局合理,所用材料更加清洁和环保;采用了新一代 NICE3000new一体化控制器,仅需修改一个参数,即可分别实现驱动交流异步电机和永磁同步电机,安全、可靠并且节能,同时减少了随行电缆的数量, 用户接口固定,方便用户使用及维修。

产品特性及优点

1.简约,随行电缆芯数减少 30%

2.轿顶与轿厢间线缆减少60%

配置参数
项 目 额定电压
输入电源 相数、电压、频率 200V 级:单相 220~240V、50/60Hz
380V级:三相330~440V、50/60Hz
480V级:三相440-500V、50/60Hz
允许电压变动 -15%~+10%
允许频率变动 -5%~+5%
瞬时电压降低承受量 200V 级:AC150V及以上继续运行;从额定输入状态降至AC150V以下时,15ms 继续运行后欠压保护
400V 级:AC300V以上继续运行;从额定输入状态降至 AC300V以下时,15ms 继续运行后欠压保护
基本特性 最大楼层 48 层
电梯运行速度 ≤10.00m/s
群控数量 ≤8 台
通讯方式 CAN 、RS485总线串行通讯
驱动特性 控制方式 带PG卡矢量控制
启动力矩 视负载而定,最大达到200%额定力矩
速度控制范围 1:1000(带PG卡矢量控制)
速度控制精度 ±0.05%(带PG卡矢量控制,25±10℃)
力矩极限 200%额定转矩
力矩精度 ±5%
频率控制范围 0~99Hz
频率精度 ±0.1%
频率设定分辨率 0.01Hz/99Hz
输出频率分辨率(计算分辨率) 0.01Hz
无载荷启动补偿 在未知电梯载荷大小的情况下,根据电梯将要运行的方向,给电机施加以合适的转矩,
使其平滑启动,使启动瞬间溜车降低到最小,增加电梯的启动舒适感
制动力矩 150%(外接制动电阻),内置制动单元
加减速时间 0.1~8s
载波频率 2~16kHz
蓄电池运行 在停电时,依靠蓄电池供电使电梯低速就近平层
PG接口 PG卡种类 集开、推挽、差分、Sin/Cos、通讯绝对式编码器(海德汉1313/海德汉413 /汇通EA53)
PG卡信号分频输出 OA,OB正交
输入输出信号 光耦输入控制电源 隔离24VDC
低压光耦隔离输入 24路开关量,光耦控制信号为隔离24VDC电源输入信号
高压光耦隔离输入 4路开关量
继电器输出 6路常开触点,单刀单掷,5A触点切换能力,触点负载(阻性):5A250VAC或5A28VDC
USB接口 手机调试
CAN通讯接口 2路(轿顶通信、并联或群控)
Modbus通讯 2路(外呼通讯、小区监控或物联网)
模拟量输入口 1路单端或者差分输入,输入电压范围-10V~+10V,精度0.1%
保护特性 电机过载保护 可通过参数设定电机的保护曲线
控制器过负载短路保护 150%额定电流60秒;200%额定电流10秒
短路保护 输出侧任意两相短路造成过电流时,保护驱动控制器
缺相保护 控制器自带缺相检测功能,对于输入相序有误的情况,控制系统将报缺相故障,从而阻止电梯运行,防止意外发生。
母线过电压阈值 母线电压800VDC(380V系列)、400VDC (220V系列)
母线欠电压阈值 母线电压350VDC(200V系列)、200VDC(220V系列)
瞬时停电补偿 15ms以上保护
散热片过热 通过热敏电阻器件保护
防止失速 运行中速度偏差大于额定速度的15%时,启动失速保护
旋转编码器异常 包括旋转编码器缺相、反向、断线、脉冲干扰等情况,出现此类情况时,系统立即进行故障保护,防止意外发生。
制动单元保护 自动检出制动单元异常,进行保护
模块保护 过流、短路、过热保护
电流传感器保护 上电时自检
速度异常保护 编码器反馈速度超过限定值或者力矩限定与测速反馈偏差过大时,系统会立即进行保护,
报警提示,禁止再次运行,从而对电梯的速度异常进行快速保护。
输出接地保护 运行过程中任意一相对地短路,关断输出,保护控制器
输出不平衡保护 运行中检测到输出三相电流不平衡,关断输出,保护控制器
制动电阻短路保护 制动时检测
运行时间限制器保护 上电时自检
速度异常保护 编码器反馈速度超过限定值或者力矩限定与测速反馈偏差过大时,系统会立即进行保护,
报警提示,禁止再次运行,从而对电梯的速度异常进行快速保护。
EEPROM故障 上电时自检
显示 小键盘 3位LED显示,可实现部分调试功能
操作面板 5位LED显示,可查看、修改大部分参数以及监控系统状态
手机APP调试 可连接系统与手机APP,全面、直观的查看、修改系统状态
环境 温度 -10℃~+50℃(环境温度在40℃以上,请降额使用)
湿度 95%RH以下,无水珠凝结
振动 小于5.9m/s2(0.6g)
保存温度 -20~+60℃(运送中的短期间温度)
使用场所 室内(无腐蚀性气体、灰尘等场所)
污染等级 PD2
IP等级 IP20
适用电网 TN/TT
海拔高度 1000m及以下(高于1000m,请降额使用,每升高100米,控制器降额1%使用)
结构 防护等级 IP20
冷却方式 强制风冷
安装方式 柜内安装型
